蓄电池充放电时直流系统倒切方法

一、倒切原则

将直流主母线与负母线隔离，只保留蓄电池和充电屏。

系统倒切时不得造成直流负荷失电。

二、倒切前运行方式：

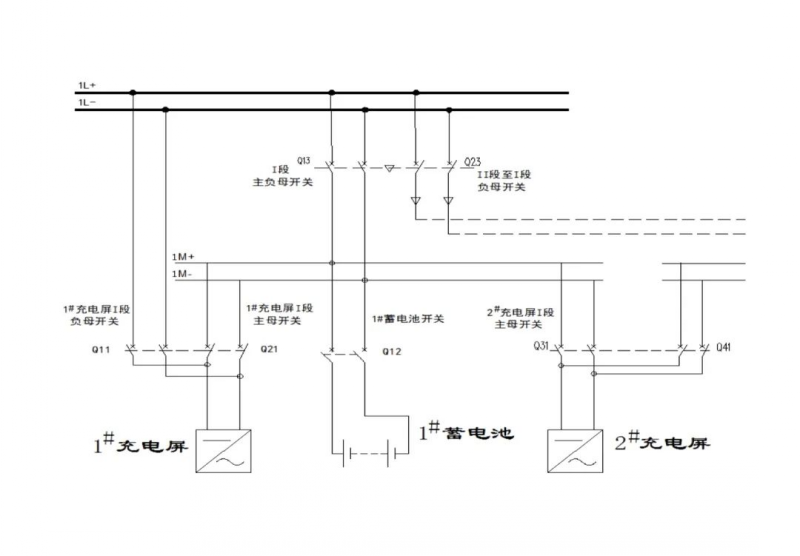

1#充电屏运行，其出口开关Q21在合位，Q11在分位，Ⅰ段主负母开关Q13在合位，Ⅱ段至Ⅰ段负母联络开关Q23在分位。

三、倒切步骤

合上1#充电屏Ⅰ段负母开关Q11。

注释：

1.目的是让1#充电屏直接带直流Ⅰ段负荷，此时，直流Ⅰ段负荷由1#充电屏通过Q11带，同时通过Q13由1#蓄电池带。

2.要将直流主母线与负母线隔，必须将Q23合上，Q13断开，由于Q13与Q23开关有连杆，在操作时需要一手合、一手断，在此过程中，极有可能在未合上Q23时，Q13就已断开，会造成直流负荷失电。

3.一旦发生此种情况，直流负荷还有1#充电屏在带，不会造成负荷失电。

合上Ⅱ段至Ⅰ段负母联络开关Q23，断开Ⅰ段主负母开关Q13

断开1#充电屏Ⅰ段负母开关Q11

此时直流Ⅰ段主、负母线已经隔离，直流主母线上只留下1#蓄电池、1#充电屏、2#充电屏

确定1#充电屏进行充电后，将2#充电屏停运。
